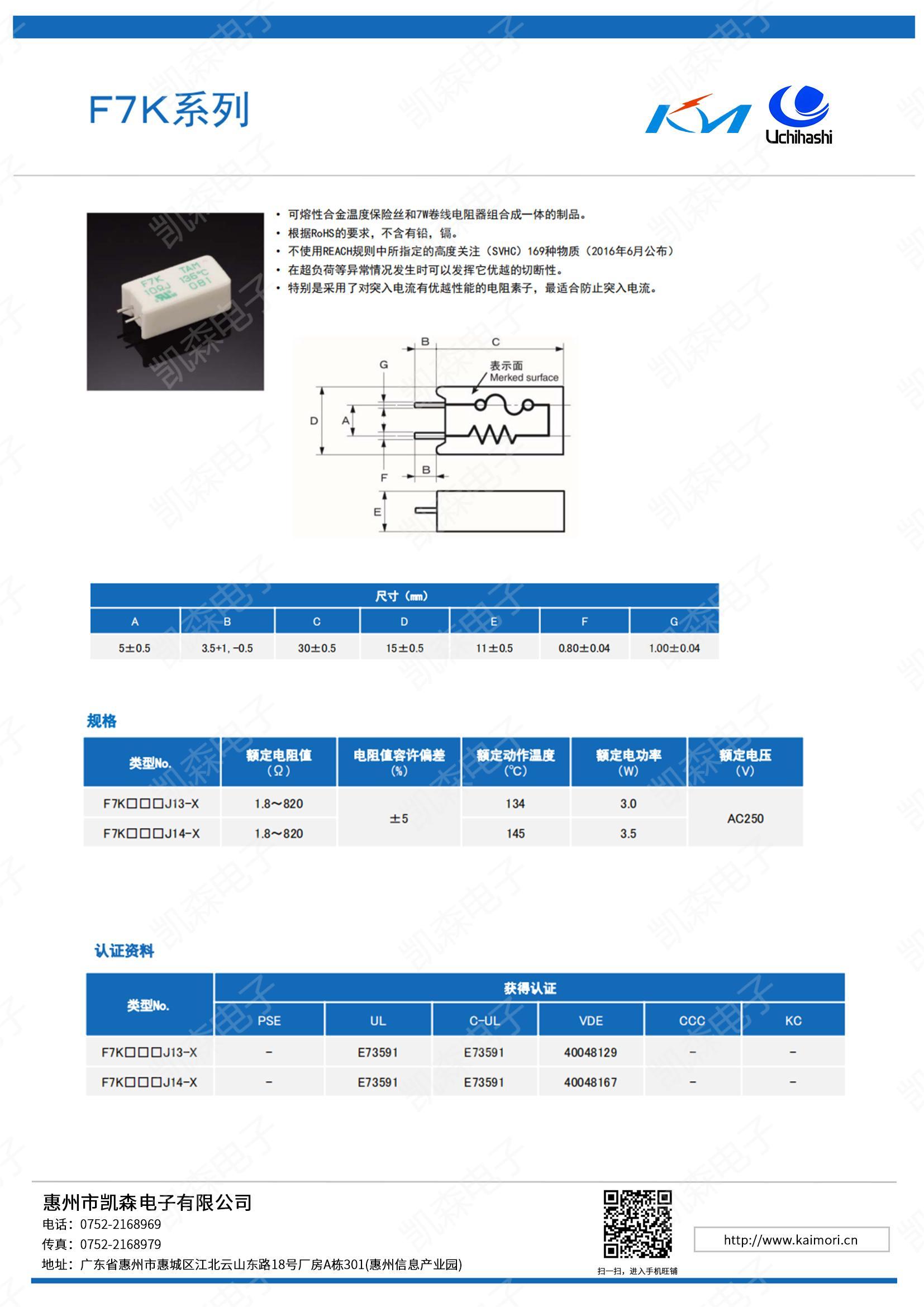

F7K系列
發布時間:2024-04-23 19:20:25
特點
■可熔性合金溫度保險絲和2W卷線電阻器組合成一體的產品。
■它不含鉛(Pb)和鎘(Cd),并符合RoHS、REACH
■能在超負荷等異常情況時，發揮它的優越的切斷性能。
■特別是采用了對突入電流有優越性能的電阻素子，適合防止突入電流。
尺寸
 |
Unit:mm |
|
A |
5±0.5 |
|
B |
3.5+1、-0.5 |
|
C |
30±0.5 |
|
D |
15±0.5 |
|
E |
11±0.5 |
|
F |
φ0.80±0.04 |
|
G |
φ1.00±0.04 |
|
結構圖
 |
|
① |
陶瓷殼 |
|
② |
硅樹脂水泥 |
|
③ |
電阻素子 |
|
④ |
溫度保險絲 |
|
⑤ |
導線 |
|
|
附溫度保險絲電阻器 |
|
系列名 |
型號 |
額定電阻值 |
電阻公差
（%） |
額定溫度
Tf（℃） |
額定電力
（W） |
額定電流
（A） |
規格 |
|
F7K系列 |
F7K***J13-X |
1.8Ω～820Ω |
±5 |
134℃ |
3.0W |
5.5A |
下載 |
|
F7K***J14 |
145℃ |
3.5W |
5A |
•關于安全規格的詳細情況，請咨詢本公司
